シグマ光機自動揺動テーブル精度測定

本文は自動揺動テーブルをめぐって、シグマ光機の自動揺動テーブルのいくつかの重要な指標を紹介する。

自動揺動テーブルの精度測定指標

一、位置精度

繰り返し位置決め精度

テーブルの任意の位置で同じ方向から複数回位置決めを行い、停止位置の偏差値の最大値を求めます。

その数値の最大値を繰り返し位置決め精度として定義します。

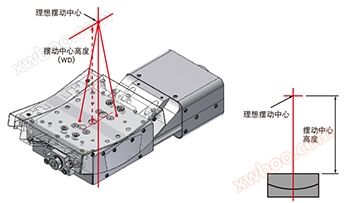

揺動中心の高さ

理想的な揺動中心から上台面までの距離。

揺動中心位置精度

揺動テーブルは、全ストローク動作中に、実際の揺動中心位置と理想中心位置との最大偏差範囲である。

くうこうてい

テーブルの任意の位置（両端や中心など）において、正方向及び負方向から複数回位置決めを行い、各点停止位置の偏差値の平均値を求めた。

最大値が空のトリップであることを定義します。

二、姿勢精度

扭矩刚度

これらは、単位トルク負荷下のテーブルの角変位をそのトルク剛性として定義している。

三、最小変位量（MIM）

テーブルの3つの特定の位置（両端と真ん中）で位置決めする際に実現できる最小移動解像度を最小変位量と定義します。

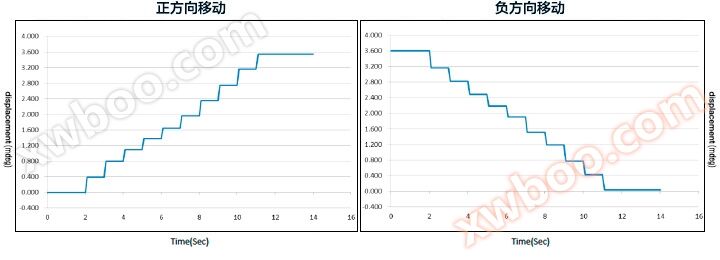

検証方法：それぞれの位置で、指令テーブルは正方向と負方向にそれぞれ10点移動し、対応する移動量を測定する。

測定には、精密小変位センサと自動コリメータをそれぞれ使用した。

シグマ光機は、□25 mm、□40 mm、□60 mm、□65 mmなど、さまざまな仕様の自動揺動スライドテーブルを提供しており、これらの製品は光学素子、フィルム製品、ミラーフレーム、底面などの応用システムに広く応用されており、コントローラ/ドライバ、ソフトウェアなどの付属設備を備えており、ニーズに応じて選択し、フィンテック公式ショッピングモールで購入することができます。
