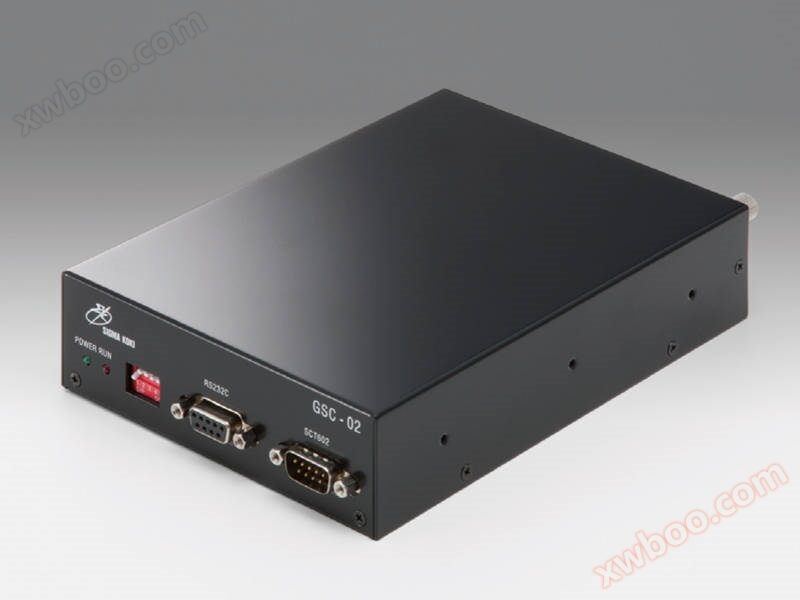

GSC-02シグマ光機2軸プラットフォームコントローラ

GSC-02シグマ光機2軸プラットフォームコントローラ5相ステッピングモータドライバを内蔵した2軸変位台コントローラで、RS 232 CまたはGP-IBインタフェースを介してコンピュータと通信し、外部制御を実現したり、パネル上のジョイスティックを介して手動操作を行ったりすることができます。

GSC-02シグマ光機2軸プラットフォームコントローラ

汎用指標

■主な機能

コントローラ機能○

制御軸数2軸

組み込みプログラム制御△

ドライブ標準組み込み

サブディビジョン（最大分割数）2（ハーフステップ駆動のみ）

駆動電流0.3〜0.8 A／相

■共通特性

電源DC 24 V 2 A

消費電力48 VA

動作温度5～40℃

保存温度-20～60℃

周囲湿度20～80%RH（非結露）

外形寸法（W×H×D）180×40×125 mm

重量0.7 kg

■コンピュータインタフェース

RS232C○

■オプション

SJT-02 型○

■性能指標

最大設定ストローク

最大駆動速度20000 pps

最小駆動速度1 pps

加減速時間0～1000 ms

■I/Oコネクタ

原点センサ○

原点近接センサ○

CW（＋）限界位置センサ○

CCW（－）限界位置センサ○

■制御命令

機械原点復帰○

論理原点設定○

相対変位駆動○

ジョイスティック手動駆動○

駆動開始指令○

減速停止○

非常停止○

速度設定○

モータ励磁制御○

●クリックしてくださいここ、より詳細な『取扱説明書』をダウンロードすることができます。

に注意

>>電源はDC 24 V 2 Aを使用しています。AC-ADP-2427またはYG-50 W（ACアダプタ）を購入してください。お客様自身で準備することもできます。
