シグマ光機GIP単軸変位台インテリジェントコントローラ

シグマ光機GIPコントローラ細分化ドライブを内蔵し、5つの位置決め点を事前設定できる単軸スマートプラットフォームコントローラであり、5相ステッピングモータ駆動の自動プラットフォームだけでなく、電動対物レンズ切替台や切替ターンテーブル、各種加工機用コンポーネントのコントローラにも使用できる。

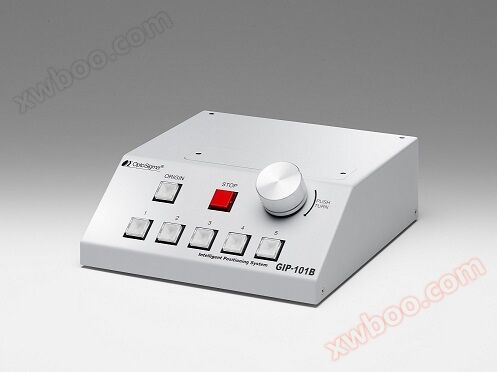

GIP単軸変位台インテリジェントコントローラ

>>USB仮想シリアルポートを使用してコンピュータ制御を行うことができます。

>>ここをクリックして、より詳細な『GIP-101 B取扱説明書』をダウンロードしてください。

汎用指標

■主な機能

コントローラ機能○

制御軸数1軸

ドライバ分割駆動

テッセレーション（最大分割数）250テッセレーション

駆動電流0.25〜0.75 A／相

■共通特性

電源DC 24 V 1.8 A

消費電力43.2 VA

動作温度5～40℃

保存温度　　　　　　　　　　　　　　　　ー20～80%RH

周囲湿度20～80%RH（結露なし）

外形寸法（W×H×D）175×165×55 mm

重量1.2 kg

■コンピュータインタフェース

USB の○

■性能指標

最大設定ストローク134217727

最大駆動速度500,00 pps

最小駆動速度1 pps

加減速時間0～1000 ms

■I/Oコネクタ

原点センサ○

原点近接センサ○

CW（＋）限界位置センサ○

CCW（－）限界位置センサ○

制御入力6点

制御出力1点

■制御命令

機械原点復帰○

論理原点設定○

相対変位駆動○

絶対位置駆動○

ジョイスティック手動駆動○

所定位置まで移動○

駆動開始指令○

減速停止○

非常停止○

速度設定○

モータ励磁制御○
