シグマ光機直線運動シリーズ／回転シリーズ／揺動シリーズテーブルガイド

シグマ光機には様々なタイプの自動スライド台があり、その中には直線運動シリーズ、回転シリーズ及び揺動スライド台がそれぞれ特徴があり、異なるシーンの応用に適している。

ちょくせんうんどうけいれつ

HPSシリーズ：

価格比が高く耐久性に優れた直動テーブルです。そのモーターのタイプは豊富で、標準的な5相ステッピングモーターのほか、2相ステッピングモーター、または東方電機会社のαSTEPモーターまたはACサーボモーターを選ぶことができる。安価で寿命が長いのは、ボールねじ構造を採用したおかげで、良好な耐久性を確保しています。

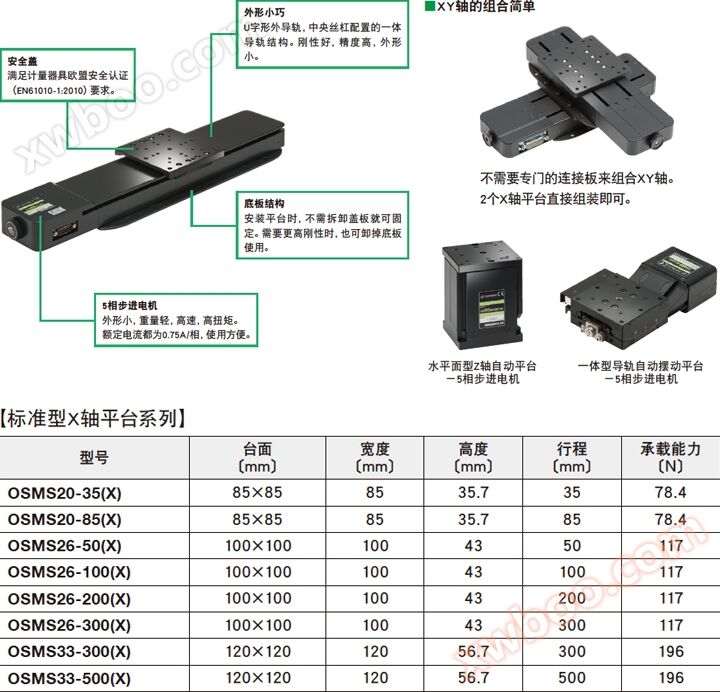

OSMSシリーズ：

35〜500 mmのストロークを有するステッピングモータテーブル。コンパクトな形状で、CE認証を取得したU型アウターレール構造の標準型自動スライドテーブルです。多様な品種があり、閉ループ制御型には位置計測可能な格子定規も装備されている。タブが豊富で、高負荷の歯車減速型、または電磁ブレーキのZ軸型を提供することができます。

TAMM系列：

小型、薄型、高耐久性の3要素を兼ね備えたクロスクロスローラ型自動テーブル。ローラーとV溝軌道は線接触であり、剛性がよく、ほとんど滑りがなく、摩擦力が小さく、微小な送りを実現するのに有利である。その体積が小さく、占有スペースが少なく、低光軸を必要とする装置に配置しやすい、▢40/▢60/▢100/▢100×175 mmシリーズ。

HSTシリーズ：

精密ボールねじと十字交差ボールガイドレールが高精度に配合された構造を採用し、主な材料は鋼材であり、精度が高く、耐熱性が高い。最大積載能力は392 N（40.0 kgf）に達し、主要材料は鋼材であり、メサ面が大きいため、大きな負荷の安定した取り付けを容易に実現することができる。

かいてんけいれつ

OSMS - YAW の系列：

転がり軸受とウォームホイールウォーム駆動機構を用いたステッピングモータ型回転テーブル。価格が手頃で、体積が小さく、占有スペースが少なく、低光軸を必要とする装置に配置しやすく、φ40、φ60、φ80、φ120、φ160 mmのシリーズ標準製品がある。

HDSシリーズ：

微小角度調整用高耐久性自動回転テーブル。その駆動機構はねじと鋼帯の微小角度調整プラットフォームであり、耐久性に優れ、ねじ駆動鋼帯は直線運動を回転に変換し、伝動比は一定であり、位置がどのように変化しても、伝動比は変わらず、φ60、φ80、φ120 mmのシリーズ標準製品がある。

HST - YAW系列：

転がり軸受を用いた高精度、高安定性の自動回転テーブル。転がり軸受をガイドレールとして使用し、再現性が良く、最大積載能力は392 N（40.0 kgf）に達し、主要材料は鋼材であり、メサ面が大きく、大きな負荷の安定した取り付けに有利である。

スイングシリーズ

OSMS-A/B系列：

焼入れ可能なステンレス鋼材料のテーブル本体と揺動テーブル面に揺動ガイドレールの高精度自動揺動テーブルを直接加工する。揺動が滑らかで、特に頻繁に角度を調整する必要がある場合に適しており、価格が低く、本体に直接ガイドレールを加工するTSD一体型ガイド構造を採用し、加工組立誤差を大幅に減少させ、揺動中心の位置精度を向上させた。

SGSP - A/B系列：

十字交差ローラガイドを用いたステッピングモータ駆動の自動揺動テーブル。良好な耐摩耗性能を有する高剛性揺動スライドテーブルであり、使用が便利で、2軸揺動テーブルに簡単に組み合わせることができ、主な材料はアルミニウム合金であり、自重が軽い。
