電力冶金セット用鉄殻電流トランスミッタ

FPA-A 2-F 1-P 2-03電流変換器

電力冶金セット用鉄殻電流トランスミッタ測定された交流電流パラメータを、分離して線形の直流アナログ信号に変換する装置である。

測定：単相/三相交流電流単相/三相電流変換器

入力範囲：5 Aac，1 Aac

精度：±0.2%RO

出力：4 ~ 20 mAdc、0 ~ 10 Vdcなどのアナログ量信号

動作電源：AC 220 V±10%またはAC/DC 24 ~ 265 V

取付方式：35 mm標準レール、ベースネジ取付

FPA-A 2-F 1-P 2-O 3交流電流変換器

電力冶金セット用鉄殻電流トランスミッタの技術条件

引用基準：GB/T 13850-1998（IEC 688-1992）

長期安定度：≤±0.2%/年、積算誤差なし

温度影響：≤100 ppm/℃

応答時間：＜400 ms

出力リップル：＜0.4%（ピーク-ピーク）

入力消費電力：電流＜0.2 VA、電圧＜0.1 VA

動作周波数：公称周波数±10%

出力負荷：電流出力定格10 V圧力降下大15 V圧力降下（オプション）

電圧出力定格2 mA大5 mA出力

出力負荷の影響：＜0.1%（定格負荷範囲内）

補助電源：定格電圧80%〜120%定格周波数90%〜110%

許容過剰入力：電流3倍連続10倍30秒50倍1秒、

電圧大2倍連続

電圧試験：入出力／電源とハウジング間2 kV AC 1 min IEC 688

衝撃試験：ANSI C 37.90 a/1973、IEC 255-4（5 kV 1.2/50 usパルス電圧）

補正幅：満度小±3%、零点小±1%

磁場影響：0.4 kA/m磁場強度変化＜0.05%

動作条件：温度-10～55℃相対湿度≦95%結露なし

貯蔵条件：温度-40～70℃相対湿度≦95%結露なし

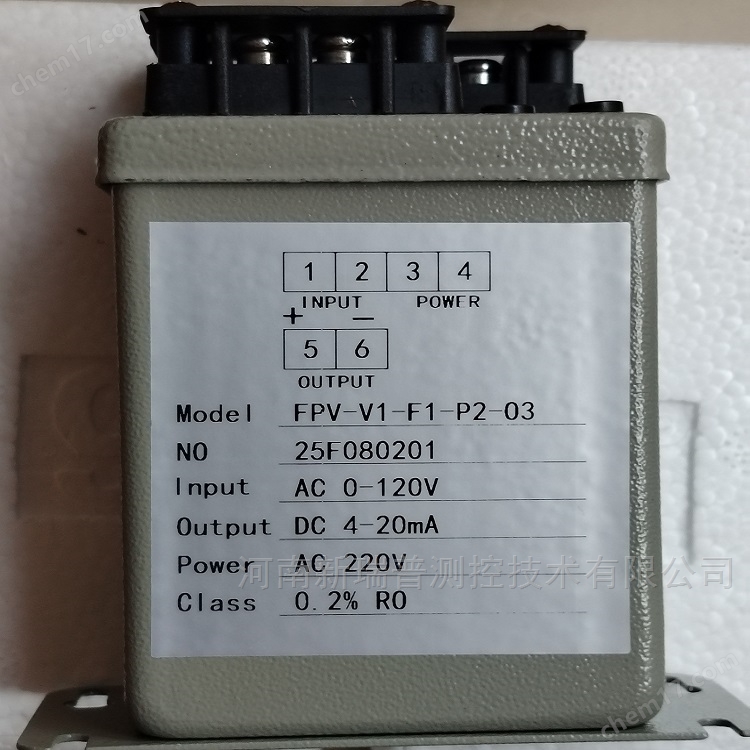

FPA-A 2-F 1-P 2-O 3交流電流トランスミッタは発電所の要求に基づいて作られた高効率エネルギー電力量トランスミッタであり、ハウジングは金属ハウジングであり、遮蔽効果がよく、

干渉に強く、回路基板は回路基板を厚くするため、特に信頼性の要求が高い場合に適しています。

応答時間：＜0.05 s（0～90%）（TYP）

波紋：<10 mVrms

温度係数：50 ppm/Kの測定値/100Ω負荷

耐圧強度：500 VDCで100 MΩ以上、2000 VAC/分

動作温度：-10℃-+70℃

動作湿度：<90%RH（結露水なし）

電源：24 VDC±10%

消費電力：<1 W

外殻材料：ナイロンPA.66

重量：約65グラム

特徴：

●入出力／電源間三分離

●低消費電力、長寿命

●端子は帯電挿抜可能

●DINレール取付
