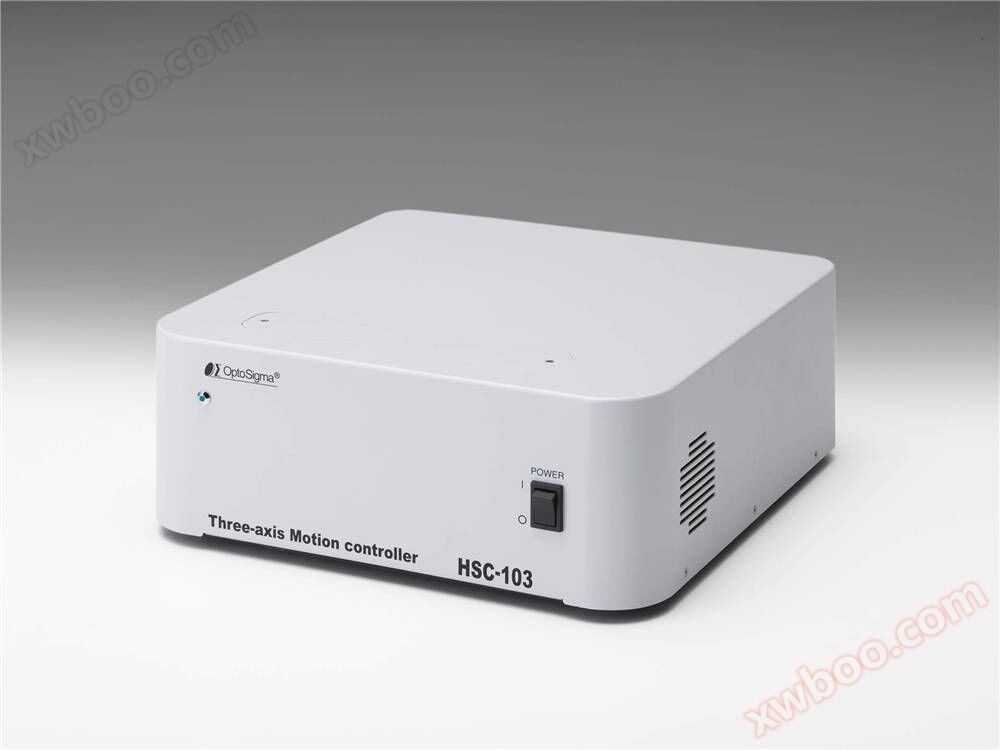

HSCシグマ光機3軸プラットフォームコントローラ

HSCシグマ光機3軸プラットフォームコントローラ、コンピュータのUSBポート（RS-232 C動作モード）を利用して、コンピュータ制御を実現して、最大3軸自動テーブルを制御することができて、容易に自動テーブルの低雑音、低振動動作を実現する（協力して使用する自動プラットフォームと関係がある）。

HSCシグマ光機3軸プラットフォームコントローラ

汎用指標

■主な機能

コントローラ機能○

制御軸数3軸

組み込みプログラム制御○

円弧補間制御○

直線補間制御○

ドライバ分割駆動

テッセレーション（最大分割数）40テッセレーション（※テッセレーション数は固定です。）

駆動電流1.4 A/相（※スイッチング切り替え、0.75 A/相を選択可能。)

■共通特性

电源　　　　　　　　　　　　　　　　AC100〜240V 50/60Hz

消費電力200 VA

動作温度5～40℃

保存温度-20～60℃

周囲湿度20～80%RH（非結露）

外形寸法（W×H×D）260×260×95 mm

重量3.3 kg

■コンピュータインタフェース

USB の○

■オプション

JS-301型○

JB-401型○

JD-101○

■性能指標

最大設定ストローク268435455

最大駆動速度4000000 pps

最小駆動速度1 pps

加減速時間0～1000 ms

■I/Oコネクタ

原点センサ○

原点近接センサ○

CW（＋）限界位置センサ○

CCW（－）限界位置センサ○

汎用データ入力4点

汎用データ出力4点

制御入力8点

■制御命令

機械原点復帰○

論理原点設定○

相対変位駆動○

絶対位置駆動○

ジョイスティック手動駆動○

円弧補間制御○

直線補間制御○

減速停止○

非常停止○

速度設定○

モータ励磁制御○

ポート入力○

ポート出力○
