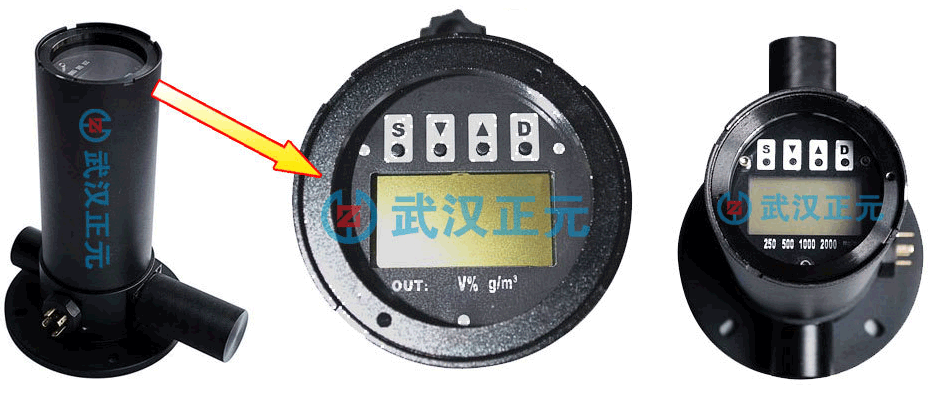

DUST-9702レーザ粉塵検出器

交渉可能更新03/15

モデル

製造者の性質: プロデューサー

製品カテゴリー

原産地

オンラインコンサルト

概要

製品シリーズ：レーザーオンライン分析システム製品概要：DUST-9702は煤塵粒子の後方散乱原理に基づいて、固定汚染源粒子汚染物のオンライン連続測定に用いられる。DUST-9702は10 mw、650 nmの半導体レーザ、レーザビーム、反射光を使用しており、光が目に直接入射すると深刻な損害を与える。レーザービーム及びその反射光を直視してはならない。適切なトレーニングを受けていない場合は、このマニュアルの範囲外の操作を行ってはいけません。

製品詳細

一、概要

DUST−9702は、固定汚染源粒子汚染物質のオンライン連続測定のために、煤塵粒子の後方散乱原理に基づいている。DUST 9702は10 mw、650 nmの半導体レーザ、レーザビーム、反射光を使用しており、光が目に直接入射すると深刻な損害を与える。レーザービーム及びその反射光を直視してはならない。適切なトレーニングを受けていない場合は、このマニュアルの範囲外の操作を行ってはいけません。

二、動作原理

DUST-9702煙塵計の動作原理は：レーザー放射器から放射されたレーザービームが汚染源に入射し、煙塵の数隻の突然の作用と散乱を生じる。レーザ受信機は受信した後方散乱ビームを検出し、システムの回路及びコンディショニング部分は信号を煤塵深さに比例する標準信号出力に変換し、それによって汚染源煤塵粒子物の排出濃度の大きさを得る。

DUST-9702煤塵計は光学部、回路及びコンディショニング部、キャリブレータ、エアカーテン保護部からなる。光学部は、レーザ光源及び電力制御、光電センシング、散乱受光部を含む。レーザから放出された650 nmビームは微小な角度で放出源に入射し、レーザビームと煤塵粒子の作用により散乱光が発生し、後方散乱光は受容システムを通じてセンサに入り電気信号に変換して処理される。回路部は光電変換、レーザビームの変調、信号増幅、調整、光源の電力制御、V/I変換機能を実現する。キャリブレータは安定した光信号を生成し、機器にゼロ点及びスパンキャリブレーションを行い、エアカーテン保護部分はレーザ発光を保護し、レンズを汚染物から保護するために使用される。

三、技術特徴

•レーザー後方散乱原理を採用する。煙道の機械的振動及び煙道の温度ムラによる屈折率ムラによる光束の揺動を恐れない、

•光路対中を必要としないシングルエンド実装。計器の設計過程は現場の取り付けの複雑さを下げ、計器と防雨システムの取り付けは電気器具の接続だけでドライバーが必要で、20分以内に取り付けが完了でき、取り付けとメンテナンスは極めて簡単で、できるだけ現場の取り付け調整による多くの問題を減らすことができる。

•標準4-20 mA工業標準電流出力を採用し、接続が便利である；

•機器全体の消費電力は小さく、約5 w程度である。

•設定機能をその場で表示し、その場でキーを押して設定操作を行うことができます。混同や紛失を防ぐために、校正器をその場に配置する：

•解像度が高く、低濃度排出の監視要求に適し、高濃度排出の監視にも適用できる、

•非点測定、比較的大きなサンプリングエリアを有し、各種直径煙突の使用に適用できる。

四、技術指標

五、適用範囲

DUST-9702は各種汚染排出源の粒子汚染物質濃度のリアルタイム連続測定に用いることができ、セットの監視システムを組み合わせることができ、単独で1台または数台を1セットの煙塵監視ネットワークに接続し、1つのフロントを共用することができる。計器は発電所、製鉄所、セメント工場などの煤塵モニタリングに適用でき、除塵設備及びその他の粉体工事の過程制御にも使用できる。
