レールマシニングセンターVMC 850マシニングセンター専門マシニングセンターメーカ

交渉可能更新03/21

モデル

製造者の性質: プロデューサー

製品カテゴリー

原産地

オンラインコンサルト

概要

レールマシニングセンタ

製品詳細

タイプ	バーチカルマシニングセンタ	ブランド	せいぎょディジタルせいぎょ	モデル	VMC850 の
重量	6000（キログラム）	メインモータパワー	7.5（キロワット）	インタフェース言語	中国語
スピンドル回転速度範囲	8000（rpm分）	定位精度	0.008ミリメートル	工具数量	16
さんじくストローク（XYZ）	800500500ミリメートル	Tキャビティ寸法(広い*数量)	18*5ミリメートル	動力タイプ	でんどう
レイアウト形式	縦型	アクションオブジェクト	刃物	適用業界	汎用
製品タイプ	全新	在庫の有無	はい	アフターサービス	1年間の品質保証、終身サービス

2337187413_451557025 (1).jpg

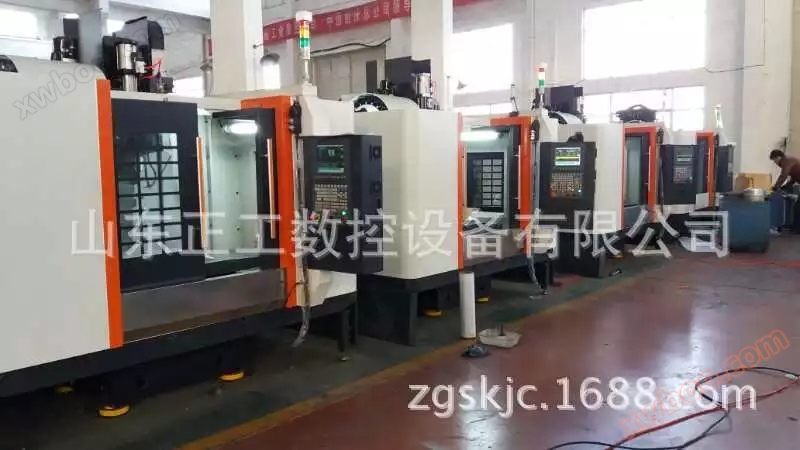

850加工中心

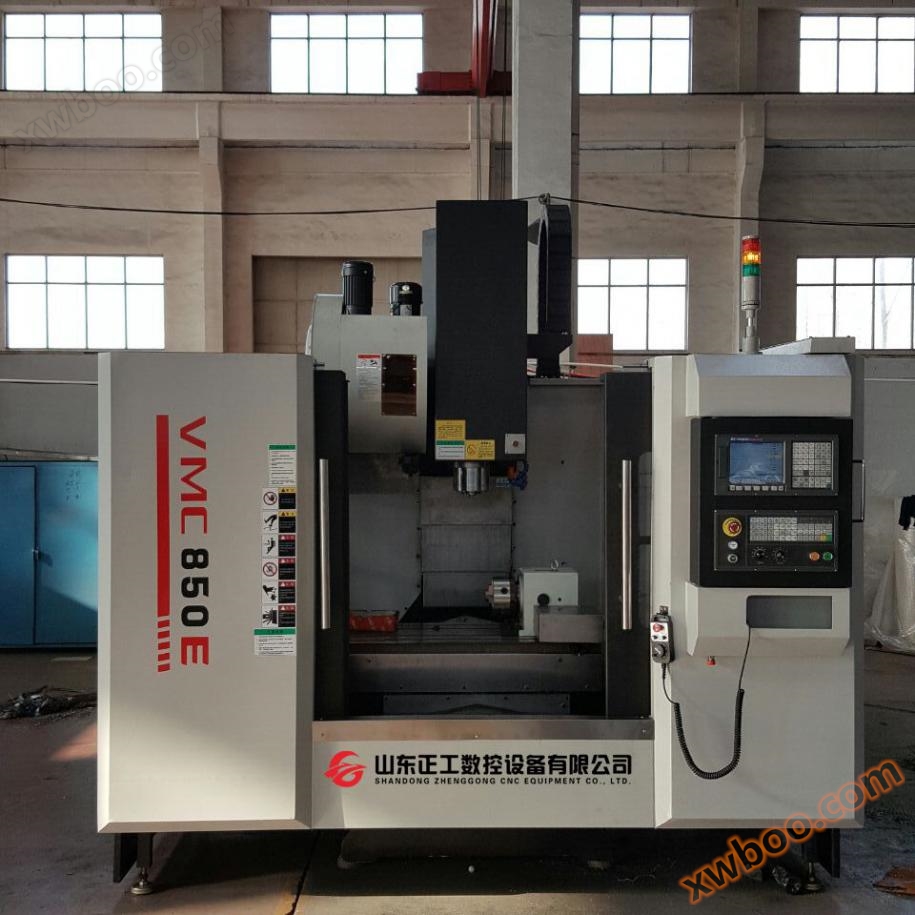

VMC850 のマシシニングセンターは、当社が生産製造したデジタル制御加工センターのシリーズ製品であり、宇宙航空、船舶、軌道交通、軍需産業、蒸気摩擦部品、紡績機械、工業冷凍、農業機械、減速機、金型などの業界に広く応用されている業を営む。

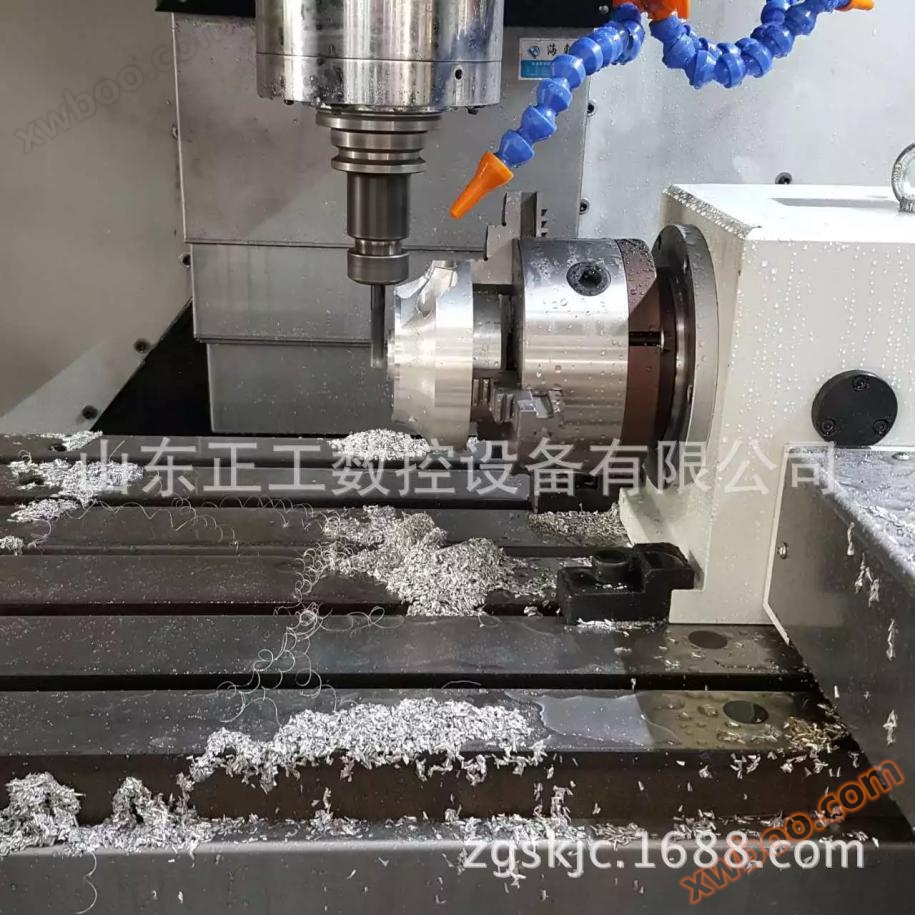

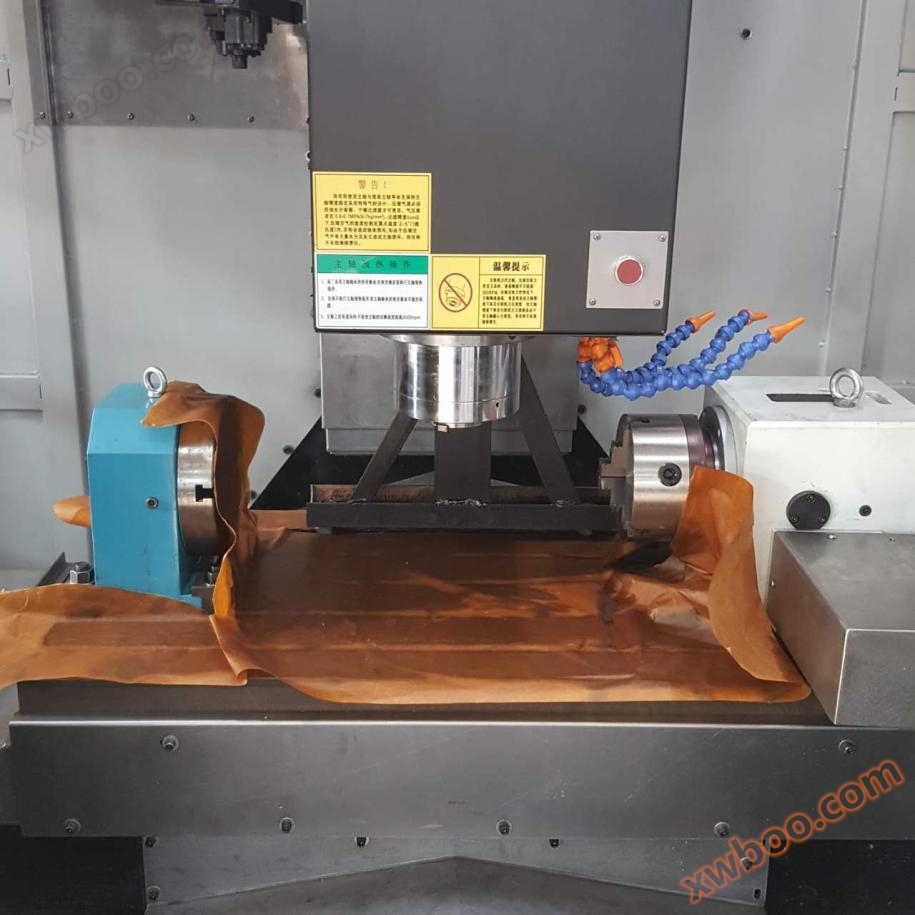

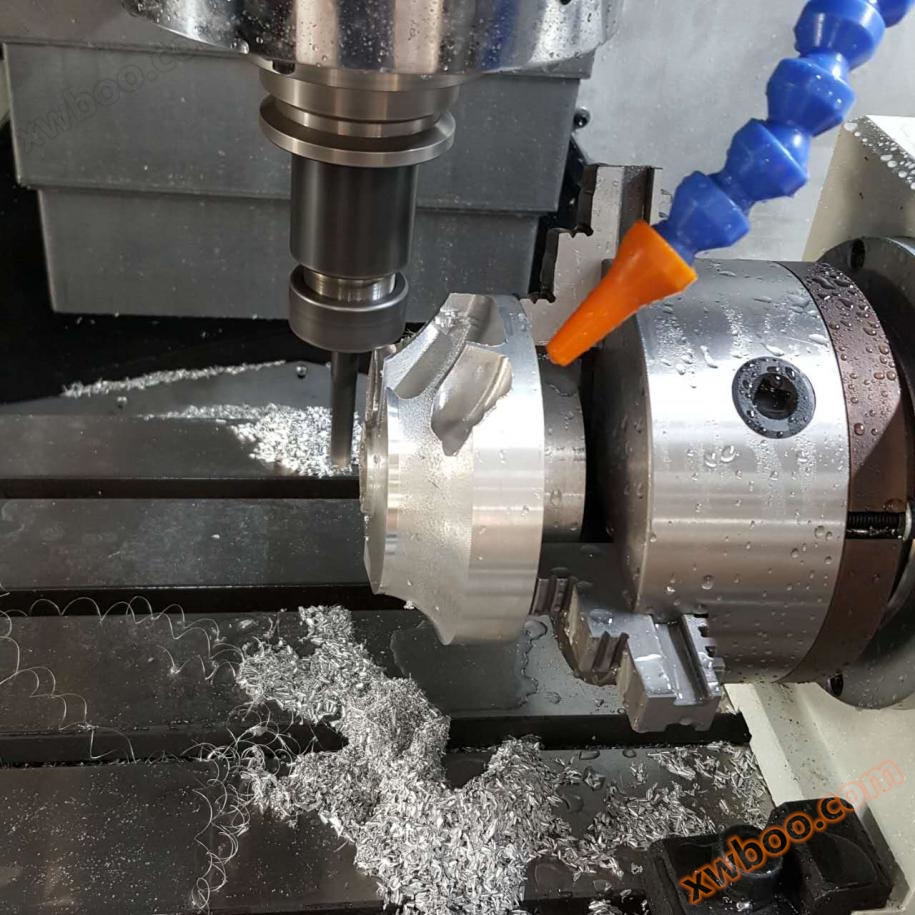

このモデルNCプロセスセンタあるX、Y、Z三座標制御軸、各座標軸は自動的に位置決めでき、ワークは一度にクランプした後、フライス、ドリル、ボーリング、ヒンジ、タップなどの多種の工程の加工を完成することができる。NC制御ターンテーブルを選択的に配置して第4軸制御を実現することができ、NC制御二軸ターンテーブルを選択的に配置して5軸制御を実現することもできる。全防護装置、造形が美しい。絶対エンコーダを使用すると、ゼロに戻すための累積誤差を回避するために、電源を入れてゼロに戻す必要はありません。

この縦型加工センターは中小型プレート部品、ディスク部品、ハウジング部品、金型などの複雑な部品の中小量産加工に適している。このNC加工センターは全防護構造であり、排屑は人工前列屑方式を採用し、チェーン式排屑器を選択して自動排屑を行うことができる。モータには過負荷保護装置があり、運転は安定して信頼できる。輸送効率が高く、騒音が小さく、運行が安定し、作業が信頼でき、排屑が徹底しているなどの利点がある。

一、高鋼性、再切削：

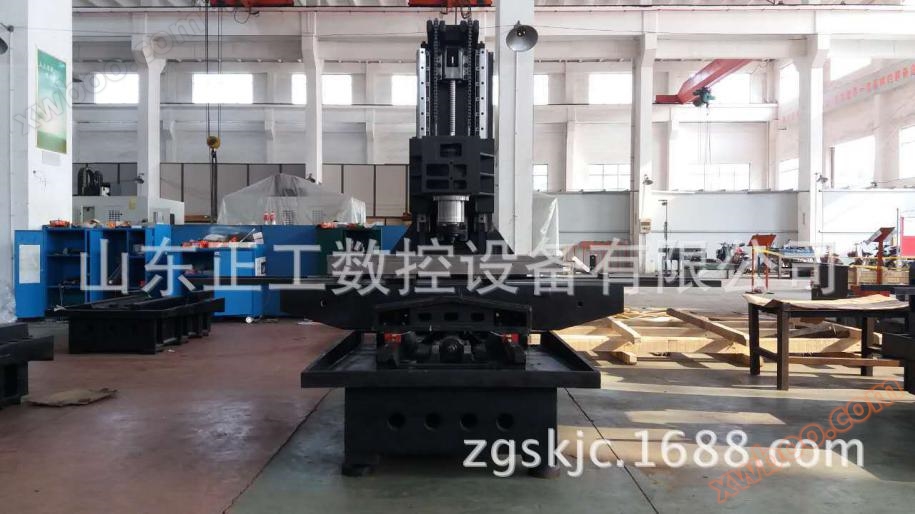

ハードレールNC加工センターベッド鋳物はドイツのシェフラー社が行っているFEA有限要素を解析処理したもので、メーハニテムミハンの良質な鋳物は応力除去焼戻し処理を採用し、人工時効を経て、密筋構造は科学的に配置され、立柱は国際的に主流の“人”字形構造は、従来の角柱に比べて、工作機械全体の剛性と安定性をさらに高めた。ワイヤレールデジタル制御加工センターは高剛性高負荷型ローラレールを組み立て、ワイヤレールデジタル制御加工センターの剛性問題を効果的に克服し、高速、高剛性での切削を実現した。

二、高精度の利点：

この数値制御加工センターの3軸送り軸はすべて採用C3段の高精度、高強度のねじ棒、2ナットの予備締め、伝動精度が高く、剛性がよく、ねじ棒の温度上昇が伝動精度に与える影響を大幅に低減した。システム構成が豊富で選択可能FANUC 社、シーメンス、三菱、台湾新代、ケイン帝、などの多ブランド。企業が新たに導入したコンフィギュレーションパッケージと組み合わせて、POS3Dサーボ最適化機能、サーボシステムと機械伝動は完璧な結合を達成した。

三、高速性能優勢：

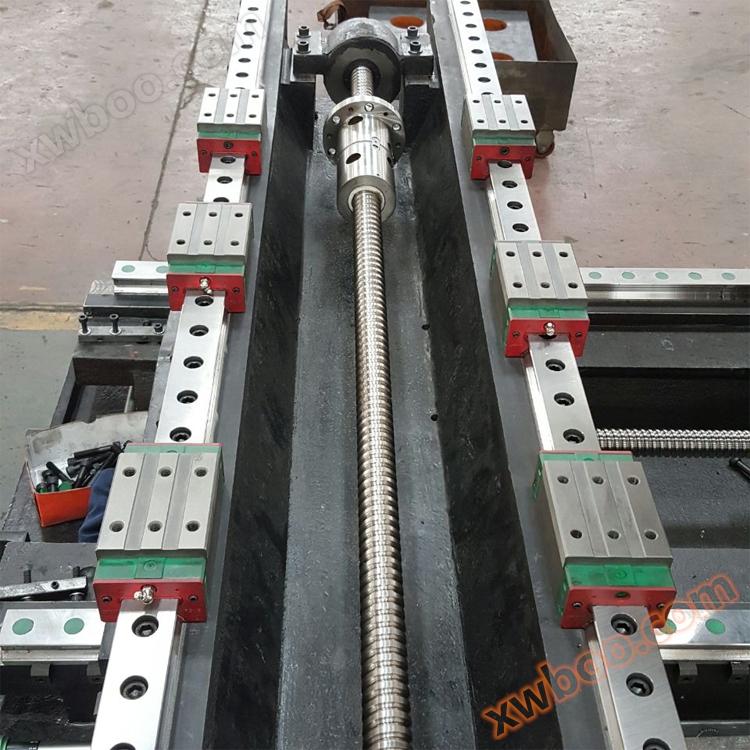

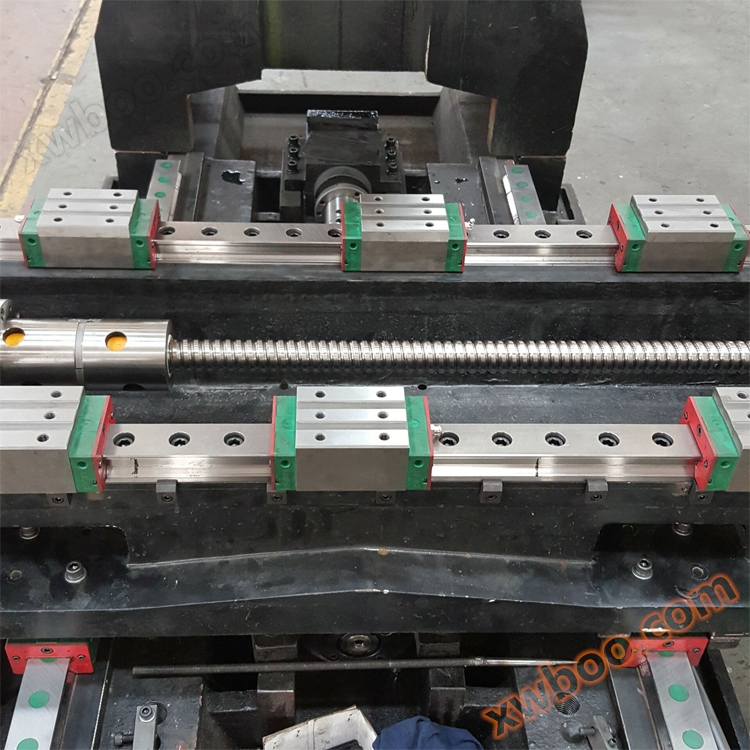

レール加工センターシリーズ製品、X、Y、Z軸はいずれも負荷能力が高く、安定したリニアローラーガイドを採用し、迅速な移動速度を達成することができる：32m/分を実現し、高効率な加工を実現しました。

四、高信頼性優勢：

このシリーズのNC加工センターの核心部品はすべて輸入の有名な一線ブランドを採用して、MTBF（平均故障間隔時間）値が3000時間で、同業界をリードするレベルにある。

五、低摩耗優勢：

ガイドレール貼塑は米国輸入テフロンブランドを採用し、切削抵抗力をさらに高め、デジタル制御加工センター工作機械の迅速な移動速度、位置決め精度を保証し、設備の長期使用の精度損失を大幅に低減した。

VMC850 の縦型マシニングセンタの主なパラメータ

ワークベンチ	長いX広い	1000*500（mm）
ワークベンチ	Tキャビティ寸法	5-18*90
スケジュール	左右（X）	800 （mm）
	前後（Y）	500 （mm）
	スピンドルヘッドの上下ストローク（Z）	500 （mm）
	主軸先端からテーブルまでの距離	110-610（mm）
	ピボットから柱面までの距離	519（mm）
しゅじく	スピンドル孔テーパ	BT40-150 型
しゅじく	スピンドル回転数	80-8000（r/min）
おくり	切削送り（X、Y、Z）	1-5000（mm/min）
おくり	高速移動（X、Y、Z）	36000/36000/36000（mm/min）
でんどうき	スピンドルモータ	7.5（kw）
でんどうき	三軸モータ（X、Y、Z）	2 （kw）
精度	繰り返し位置決め精度	0.005（mm）
精度	定位精度	0.008（mm）
その他	工作機械の外形寸法	270023002700（mm）
	工作機械のネットウェイト	5000（kg）
	加工ワークの最大重量	420（kg）
	工作機械用ガス源−Mpa	5.5x10（MPA）
