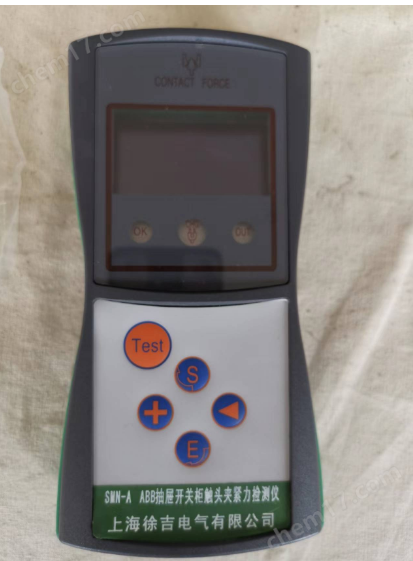

SMN-1 ABB引き出しスイッチキャビネットコンタクトクランプ力試験器

SMN-1 ABB引き出しスイッチキャビネットコンタクトクランプ力試験器

一、概要

電力システムは応用範囲の広い各種低圧スイッチ設備を使用しているため、特に屋外スイッチの漏れは大気環境の中で動作しており、長期にわたり気候条件の影響を受けており、動作条件は比較的に劣悪で、機械電気面の故障が発生しやすい。特に接触子接触部分のガス体の浸食により、接触不良が発生して発熱を招き、接触子圧力ばねは発熱によりアニールして圧力を低下させ、接触子の発熱に悪循環をもたらし、最終的に接触子を焼損して事故を引き起こし、点検時には明らかに故障した接触子と破断した接触子の交換だけを重視し、圧力力が低下したばね接触子は比較して交換することができず、このように長期運転中、各接触子電流の分布は圧力によって不均一であればあるほど、接触子の接触が悪いとスイッチキャビネット全体の正常な動作に影響を与え、運転中の電気設備に事故を起こした。

SMNシリーズ接点圧力検出器、採用5V0ていでんあつれいしんペア1-5K圧力感知抵抗ブリッジから電力を供給し、シート外24ビット高精度A/D同じ5V0基準の下でデータを収集する。中国語と英語のバイリンガルヒントソフトウェアメニューから各種測定方法を選択します。データ処理後の高輝度緑色12864こうしじどうはっこうがた有機発光ダイオード画面表示。ブザーの注意喚起と専用の緑紅がありますはい和アウトランプは結果の合否を出力するように要求する。電力設備の接点圧力が合格しているかどうかを測定する専用測定器です。

設定別キーイング、自動、連続の3つの方法で測定接点圧力を計算します。

電源を入れる24LC64よびだしランダムアクセスメモリ内の照合タイプと上下限を比較し、接点圧力が合格しているかどうかを決定する。

合格するとブザーが長く鳴る0.5秒はい青信号が点灯し、メイン画面の行に測定値が表示されます。

不合格になるとブザーが急に短くなり3回鳴るアウト赤信号が長く点灯してアラームが発生し、メイン画面にも測定値が表示されます。

二、製品の特徴

1.多機能な表示画面

2.便利なバイリンガル4キー操作インタフェース

3.自由に設定できる測定と判定定方式

4．簡潔なキャリブレーション方式

SMN-1 ABB引き出しスイッチキャビネットコンタクトクランプ力試験器

SMNシリーズ接点圧力検出器の主な技術指標：

四、各機能部品の説明

五、パラメータ設定

1．検出器動作インタフェース 図1を参照

積算器の動作インタフェースは5つのインタフェースを含み、スクリーンは主インタフェース、第2スクリーンは補助インタフェースである。

主画面インタフェースは図1のように：

試験ボタンを押すか、自動方式で測定ヘッドを挿入することにより1回の測定結果が発生し、連続方式は約3秒に1回の結果を測定します。

0キャリブレーションは図2の通り：

テストヘッダが空でロードされていないときにパスワードを入力します“10「現場ゼロ点キャリブレーションの完了0。

第3スクリーンの補助インタフェースは図3のように：

2.作業状態の表示

電源スイッチがオンになると、計器はまず自己検査を行い、完成したら画面に入ります1の作業マスタ表示ステータスを表示します。

2.1ワークスクリーン間の切り替え

押す “<” キーまたは「＋」は、メイン作業画面1とサブ作業画面2、3との間で切り替わります。

2.2キー測定方式

押す「テスト」キーを押した後、値と結果をクリアして信号を消した後、サンプリングの比較を行い、0.5秒遅れて新しい測定結果を表示します。

2.5パラメータ設定

ディスプレイ3の状態、テキストプロンプト「パスワード入力」、「S，+，◄，

「E」キー：パスワード入力の初期状態に入ります。「S」キー：入力状態をキャンセルして、主画面画面画面表示に戻ります。

入力状態で“+」キーを押して、カーソル位置の値0～9と記号を循環的に変更します。

入力状態で“<」キーを押して、現在の入力カーソル位置を移動します。

「E」キーを押してカーソルを呼び出すか、パラメータの保存を確認します。

正しければメニューに入り、正しければ入力初期状態に戻る。

六、計器調整と生産設置

1．検出器メニュー

テスターメニューには、ユーザーメニュー、エンジニアメニュー、製造メニューが含まれています。このうち、エンジニアメニューには専門知識を持つオペレータがメニュー内容を設定する必要があります。生産製造メニューは測定器の出場時に工場側が校正を設置し、出荷後に相応の設備条件がある場合にこの種類のパラメータ設定を修正しなければならない、そうしないと測定器の計量ミス或いは失効を招く！
