KG-9 K 1 P 3三相有効電力計

概要

•デジタル倍率、通信アドレス、ボーレートなどはパネル上のボタンで任意に設定でき、非常に柔軟で便利です。

•すべて1パスのアナログ量を持って出力することができ、測定された変送出力を選択することができ、出力は4 ~ 20 mA、0 ~ 5 V、0 ~ 12 ~ 20 mAなどを選択することができる。

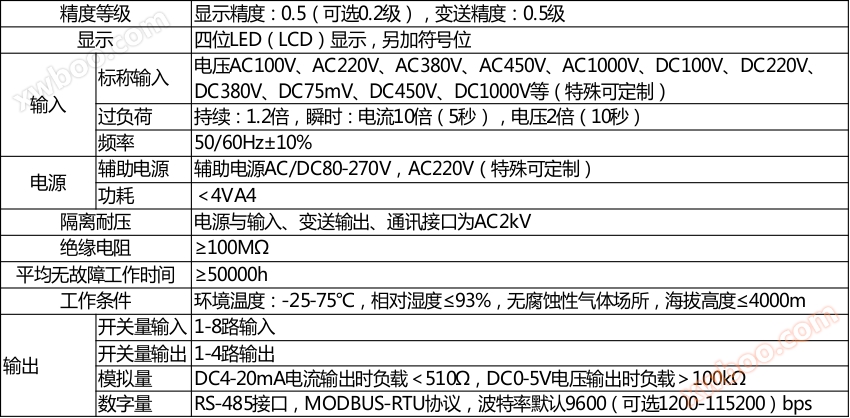

技術指標

•2ウェイ警報出力を選択可能で、測定されたパラメータに対して上下限監視を実現する。

•RS-485デジタルインタフェース付きで、標準MODBUS-RTUプロトコルを採用。

•適用範囲が広く、組み合わせ機能が強い。

•デジタルサイジング、デジタルサイジング、精度が高く、性価比が極めて高い。

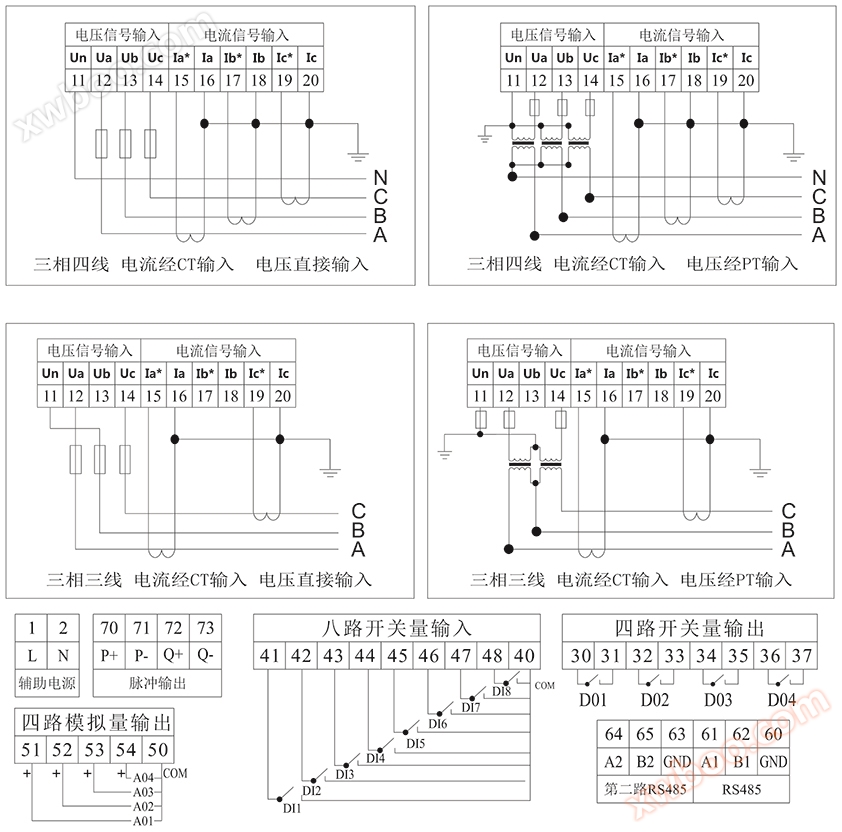

配線例図

発注例

ご注文の際は、必要な型番、入力信号の変数、出力要求及び拡張機能モジュールなどの関連内容を詳しく明記してください。

例1：

型番：KG-9 K 1 P 3

入力電圧：10 kV/100 V 200 A/5 A

入力電流：AC 100/5 A

計器補助電源：AC 220 V/ACDC 85-275 V

通信：RS 485/MODBUS-RTU

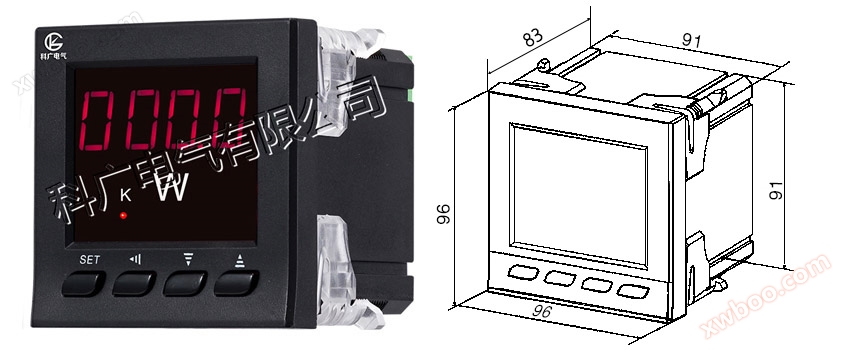

穴開き寸法：91*91 mm
